NEO-6M GPS Modülü Arduino Kullanımı: Konum, Hız ve Saat Okuma

NEO-6M GPS modülü, Arduino, ESP32 ya da Raspberry Pi Pico projene enlem, boylam, hız, yükseklik ve uydulardan gelen son derece hassas UTC saatini ekleyen, ucuz ve çok yaygın bir GPS alıcısıdır. Arduino ile kullanmak için modülü dört kabloyla (VCC, GND, TX, RX) bağlaman yeterlidir: modül saniyede bir kez 9600 baud hızında NMEA adı verilen metin satırları gönderir, TinyGPSPlus kütüphanesi de bu satırları doğrudan kullanabileceğin sayılara çevirir.

Bu rehberde modülün nasıl çalıştığını, Arduino Uno, ESP32 ve Pico bağlantılarını, ilk konum kilidinin neden bazen dakikalar sürdüğünü, $GPGGA ve $GPRMC cümlelerinin her alanını, enlem ve boylamı bir Google Haritalar bağlantısına çevirmeyi ve konumu OLED ekranda göstermeyi adım adım göreceksin. Yazının sonunda en sık karşılaşılan "veri gelmiyor" ve "konum bulmuyor" sorunlarının nedenlerini ve çözümlerini bir tabloda bulacaksın.

NEO-6M GPS modülü nedir, nasıl çalışır?

GPS (Küresel Konumlama Sistemi), yaklaşık 20.200 km yükseklikte dönen 30'dan fazla uydudan oluşur. Her uydu, içindeki atom saatinin zamanını ve kendi yörünge bilgisini sürekli yayınlar. NEO-6M bu sinyallerin yola çıktığı an ile kendisine ulaştığı an arasındaki farkı ölçerek her uyduya olan uzaklığını hesaplar; en az 4 uydu gördüğünde enlemi, boylamı, yüksekliği ve kendi saatindeki hatayı bulur. Yalnızca 3 uydu görürse yükseklik olmadan iki boyutlu (2D) bir konum hesaplayabilir. Uydu sinyalleri yeryüzüne çok zayıf ulaşır (yaklaşık -130 dBm); beton, metal çatı ve hatta sık ağaç örtüsü bu sinyali büyük ölçüde keser. Bu yüzden GPS'in altın kuralı şudur: anten gökyüzünü görmeli.

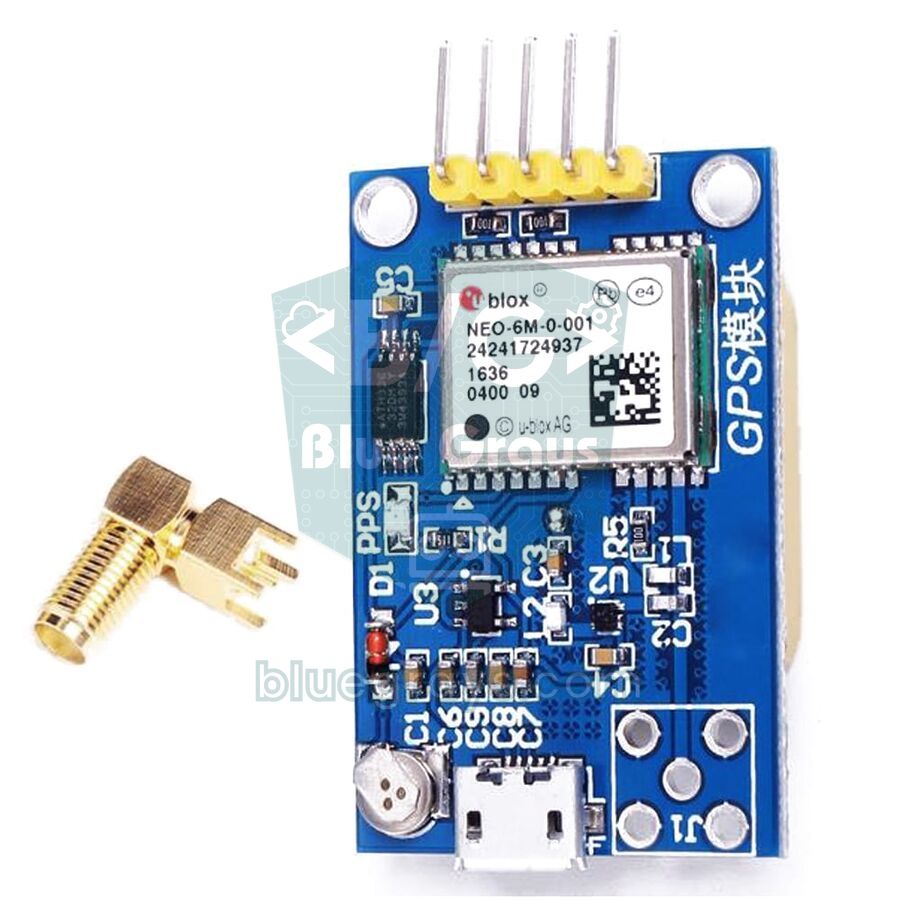

Satın aldığın kart yalnızca 16×12 mm'lik NEO-6M yongasından ibaret değildir. Yaygın GY-NEO6MV2 kartlarında yongayla birlikte 25×25 mm'lik seramik bir yama (patch) anten, modülü 3,3–5 V ile besleyebilmeni sağlayan bir regülatör, ayarları saklayan küçük bir EEPROM, saat ve uydu bilgisini koruyan şarjlı bir yedek pil ve konum bulununca yanıp sönen bir LED bulunur. Bazı kartlarda, yukarıdaki fotoğraftaki gibi, harici anten için SMA ya da küçük u.FL konnektörü ve bilgisayara doğrudan bağlanmak için mikro USB girişi de vardır.

NEO-6M bağlantısı: Arduino Uno, ESP32 ve Raspberry Pi Pico

NEO-6M, bilgisayarın seri portu gibi çalışan UART ile haberleşir ve iki veri hattı kullanır. Kural basittir: veri hatları çapraz bağlanır. Modülün TX (gönderen) pini kartın RX (alan) pinine, modülün RX pini de kartın TX pinine gider. Arduino Uno'nun tek donanım seri portu (pin 0 ve 1) USB ile kod yüklemek ve Seri Monitör için kullanıldığından GPS'i SoftwareSerial ile D4 ve D3 pinlerine bağlıyoruz. Seri haberleşmenin ayrıntılarını UART seri haberleşme yazısında bulabilirsin.

İlk konum kilidi (fix): soğuk, ılık ve sıcak başlatma

GPS modülünü ilk kez çalıştırdığında hemen konum vermemesi tamamen normaldir. Konum hesaplamak için modülün, görünür uyduların hassas yörünge bilgisine (efemeris) ihtiyacı vardır ve her uydu bu bilgiyi yaklaşık 30 saniyede bir yayınlar; tüm uyduların kaba yörünge listesi olan almanak verisinin tamamını indirmek ise 12,5 dakika sürer. Modül, kapanmadan önceki bilgileri ne kadar saklayabildiğine göre üç farklı şekilde başlar. Veri sayfasındaki süreler tüm uyduların güçlü sinyal verdiği test koşullarında ölçülmüştür; kartla gelen küçük seramik antenle birkaç dakika beklemek olağandır.

• Açık havaya çık: Ev içinde, özellikle betonarme binalarda modül çoğu zaman hiç konum bulamaz. Test için balkon, bahçe ya da en azından açık bir pencerenin önünü kullan.
• Anteni doğru çevir: Seramik antenin düz ve açık renkli yüzü gökyüzüne bakmalı; anteni ters çevirmek ya da elinle kapatmak sinyali çok zayıflatır.
• Anteni elektronikten uzak tut: ESP32'nin Wi-Fi anteni, anahtarlamalı regülatörler ve uzun USB kabloları gürültü yayar; anteni kartlardan birkaç santimetre uzağa yerleştir.
• Sabırlı ol ve modülü oynatma: İlk kilitlenme sırasında modülün gücünü kesme; her yeniden başlatma aramayı baştan başlatır.
• LED'i izle: Kart üzerindeki LED konum bulunana kadar sönük kalır, kilitlenince saniyede bir yanıp sönmeye başlar.
• Yedek pili doldur: Pil boşsa her açılış soğuk başlatma olur. Modülü birkaç saat enerjili bırakmak pili şarj eder ve sonraki açılışlar saniyelere iner.

NMEA cümleleri: $GPGGA ve $GPRMC nasıl okunur?

NEO-6M bulduğu her şeyi NMEA 0183 standardında, virgülle ayrılmış düz metin satırları olarak gönderir. Varsayılan ayarda her saniye GGA, GLL, GSA, GSV, RMC ve VTG olmak üzere altı çeşit cümle gelir; TXT cümleleri ise genellikle yalnızca açılışta yazılım sürümü gibi bilgi mesajları taşır. Her cümle $ ile başlar; GP öneki verinin GPS'ten geldiğini, sonraki üç harf cümlenin türünü gösterir. Satır sonundaki * işaretinden sonra gelen iki karakter, $ ile * arasındaki tüm karakterlerin XOR'lanmasıyla bulunan sağlama toplamıdır (checksum) ve bozuk satırlar bununla ayıklanır. Konum için en önemli iki cümle şunlardır: $GPGGA,092750.00,4100.82500,N,02858.74000,E,1,08,1.01,39.2,M,36.9,M,,*67 ve $GPRMC,092750.00,A,4100.82500,N,02858.74000,E,0.512,,281026,,,A*7E

NMEA'daki enlem ve boylam ondalık derece değil, derece ve dakika (ddmm.mmmm) biçimindedir; Google Haritalar ve çoğu yazılım ise ondalık derece ister. Çevirmek için enlemde ilk iki, boylamda ilk üç haneyi derece olarak al, kalan dakikayı 60'a bölüp ekle: 4100.82500 → 41 + 0,825 / 60 = 41,013750; 02858.74000 → 28 + 58,74 / 60 = 28,979000. Güney (S) ve batı (W) değerleri eksi işaretli yazılır. Ondalık kısmın altıncı hanesi yaklaşık 11 cm'ye, beşinci hanesi 1,1 m'ye karşılık gelir; NEO-6M'nin doğruluğu 2,5 m olduğu için altı hane fazlasıyla yeterlidir.

Adım adım: Arduino Uno ile ham GPS verisini görmek

1. NEO-6M'yi tablodaki gibi bağla: VCC → 5V, GND → GND, GPS TX → D4, GPS RX → bölücü üzerinden D3.
2. Aşağıdaki kodu yükle; ek kütüphane gerekmez, SoftwareSerial Arduino IDE ile birlikte gelir.
3. Seri Monitör'ü aç ve hızı 115200 baud olarak seç.
4. Modülü açık havaya ya da pencere önüne götür ve $GP ile başlayan satırların akmasını izle.
5. $GPRMC satırındaki ikinci alan V'den A'ya döndüğünde ve LED yanıp sönmeye başladığında modül konumu bulmuş demektir.

1#include <SoftwareSerial.h>
2
3SoftwareSerial gpsSerial(4, 3);   // RX, TX → GPS TX D4'e, GPS RX D3'e / GPS TX to D4, GPS RX to D3
4
5void setup() {
6  Serial.begin(115200);           // Seri Monitör hızı / Serial Monitor speed
7  gpsSerial.begin(9600);          // NEO-6M varsayılan hızı / NEO-6M default baud rate
8  Serial.println(F("NEO-6M ham NMEA / raw NMEA"));
9}
10
11void loop() {
12  while (gpsSerial.available()) {
13    Serial.write(gpsSerial.read());   // gelen her baytı aynen aktar / pass every byte through
14  }
15}

Seri Monitör'de saniyede bir, altı ile dokuz satırlık bir blok görürsün (görünen uydu sayısı arttıkça GSV cümlesi birkaç satıra bölünür). Modül henüz uydu bulamadıysa satırlar $GPRMC,,V,,,,,,,,,,N*53 ve $GPGGA,,,,,,0,00,99.99,,,,,,*48 gibi boş virgüllerle doludur; bu bir hata değildir, modülün çalıştığını ama henüz konum hesaplayamadığını gösterir. $GPGSV satırlarında görünen uyduların sayısını ve her birinin sinyal gücünü (dB-Hz) izleyebilirsin; 30 dB-Hz'in üzerindeki değerler iyi sinyal demektir. Hiç satır gelmiyorsa kablolamayı, anlamsız karakterler geliyorsa hız ayarını kontrol et.

TinyGPSPlus ile enlem, boylam, hız ve saat okumak

NMEA satırlarını elle ayrıştırmak yerine Mikal Hart'ın TinyGPSPlus kütüphanesini kullanmak çok daha pratiktir. Kütüphane Yöneticisi'nde "TinyGPSPlus" arayıp kurabilirsin; kurulum adımlarını Arduino kütüphane ekleme yazısında anlattık. Dikkat: kütüphanenin örnek kodları 4800 baud ile gelir, NEO-6M ise 9600 baud kullanır. Örneği hızı değiştirmeden çalıştırırsan konum hep INVALID görünür, çünkü kütüphane bozuk karakterlerden tek bir cümle bile çıkaramaz. Aşağıdaki kod konumu, hızı, yüksekliği, uydu sayısını, tarihi ve saati saniyede bir yazar ve konumu tarayıcıda açabileceğin bir Google Haritalar bağlantısına çevirir:

1#include <TinyGPSPlus.h>
2#include <SoftwareSerial.h>
3
4const int RX_PIN = 4;              // GPS TX → D4
5const int TX_PIN = 3;              // GPS RX ← D3 (bölücü üzerinden / through a divider)
6const uint32_t GPS_BAUD = 9600;    // NEO-6M varsayılanı / NEO-6M default
7
8TinyGPSPlus gps;
9SoftwareSerial gpsSerial(RX_PIN, TX_PIN);
10unsigned long lastPrint = 0;
11
12void setup() {
13  Serial.begin(115200);
14  gpsSerial.begin(GPS_BAUD);
15  Serial.println(F("NEO-6M + TinyGPSPlus"));
16}
17
18void loop() {
19  while (gpsSerial.available()) {
20    gps.encode(gpsSerial.read());        // her baytı ayrıştırıcıya ver / feed every byte to the parser
21  }
22  if (millis() - lastPrint >= 1000) {    // delay() yok, saniyede bir yaz / no delay(), print once per second
23    lastPrint = millis();
24    printInfo();
25  }
26}
27
28void printInfo() {
29  if (gps.charsProcessed() < 10) {
30    Serial.println(F("GPS verisi yok: kablolari ve baud hizini kontrol et / No GPS data: check wiring and baud"));
31    return;
32  }
33  Serial.print(F("Uydu / Sats: "));
34  Serial.println(gps.satellites.value());
35
36  if (gps.location.isValid()) {
37    Serial.print(F("Enlem / Lat: "));
38    Serial.println(gps.location.lat(), 6);
39    Serial.print(F("Boylam / Lng: "));
40    Serial.println(gps.location.lng(), 6);
41    Serial.print(F("Hiz / Speed: "));
42    Serial.print(gps.speed.kmph(), 1);
43    Serial.println(F(" km/h"));
44    Serial.print(F("Yukseklik / Alt: "));
45    Serial.print(gps.altitude.meters(), 1);
46    Serial.println(F(" m"));
47    // Google Haritalar bağlantısı / Google Maps link
48    Serial.print(F("https://www.google.com/maps/search/?api=1&query="));
49    Serial.print(gps.location.lat(), 6);
50    Serial.print(',');
51    Serial.println(gps.location.lng(), 6);
52  } else {
53    Serial.println(F("Konum yok, uydu araniyor / No fix yet, searching"));
54  }
55
56  if (gps.date.isValid() && gps.time.isValid()) {
57    char buf[32];
58    snprintf(buf, sizeof(buf), "%02d.%02d.%04d %02d:%02d:%02d UTC",
59             gps.date.day(), gps.date.month(), (int)gps.date.year(),
60             gps.time.hour(), gps.time.minute(), gps.time.second());
61    Serial.println(buf);                 // saat UTC'dir / time is UTC
62  }
63  Serial.println();
64}

Kodun en önemli kuralı loop() içinde delay() kullanmamaktır. GPS saniyede yaklaşık 500 bayt gönderir, SoftwareSerial'ın alma tamponu ise yalnızca 64 bayttır; uzun bir delay() sırasında tampon taşar, cümleler yarım kalır ve TinyGPSPlus onları sağlama toplamı hatasıyla çöpe atar. Bu yüzden ekrana yazma işini millis() ile saniyede bir yapıyoruz; ayrıntılar için millis() ve delay() farkı yazısına bakabilirsin. GPS saati her zaman UTC'dir; Türkiye saati için 3 saat ekle. Arduino Uno'da double aslında 32 bitlik float olduğundan enlem ve boylamın son hanesi yaklaşık yarım metre yuvarlanır; modülün 2,5 metrelik doğruluğu yanında bu fark önemsizdir.

ESP32 ile Serial2: konumu OLED ekranda göstermek

ESP32'de SoftwareSerial'a gerek yoktur: kartta üç donanım UART'ı vardır ve Serial2 istediğin pinlere atanabilir. Aşağıdaki örnekte GPS, GPIO 16 (RX2) ve GPIO 17'ye (TX2) bağlıdır; ESP32 3,3 V ile çalıştığı için bölücüye de gerek kalmaz. Konum, hız ve yerel saat, I2C ile GPIO 21 (SDA) ve GPIO 22'ye (SCL) bağlı 0,96 inçlik bir SSD1306 OLED ekranda gösterilir. Kod için TinyGPSPlus'ın yanında Adafruit SSD1306 ve Adafruit GFX kütüphaneleri de gerekir.

1#include <TinyGPSPlus.h>
2#include <Wire.h>
3#include <Adafruit_GFX.h>
4#include <Adafruit_SSD1306.h>
5
6#define GPS_RX 16                 // ESP32 RX2 ← GPS TX
7#define GPS_TX 17                 // ESP32 TX2 → GPS RX
8const int UTC_OFFSET = 3;         // Türkiye UTC+3, kendi saat dilimini yaz / set your own time zone
9
10TinyGPSPlus gps;
11Adafruit_SSD1306 display(128, 64, &Wire, -1);   // OLED: SDA 21, SCL 22
12unsigned long lastDraw = 0;
13
14String mapsLink() {
15  // Google Haritalar bağlantısı üret / build a Google Maps link
16  return "https://www.google.com/maps/search/?api=1&query=" +
17         String(gps.location.lat(), 6) + "," + String(gps.location.lng(), 6);
18}
19
20void drawScreen() {
21  display.clearDisplay();
22  display.setTextSize(1);
23  display.setCursor(0, 0);
24  display.print(F("Uydu/Sat: "));
25  display.print(gps.satellites.value());
26
27  if (gps.time.isValid()) {
28    int h = (gps.time.hour() + UTC_OFFSET + 24) % 24;   // yerel saat / local time
29    char t[12];
30    snprintf(t, sizeof(t), "%02d:%02d:%02d", h, gps.time.minute(), gps.time.second());
31    display.setCursor(80, 0);
32    display.print(t);
33  }
34
35  if (gps.location.isValid()) {
36    display.setCursor(0, 16);
37    display.print(F("Lat: "));
38    display.println(gps.location.lat(), 6);
39    display.print(F("Lng: "));
40    display.println(gps.location.lng(), 6);
41    display.setTextSize(2);                  // hız büyük yazılsın / speed in large digits
42    display.setCursor(0, 44);
43    display.print(gps.speed.kmph(), 1);
44    display.print(F(" km/h"));
45  } else {
46    display.setCursor(0, 24);
47    display.println(F("Uydu araniyor..."));
48    display.println(F("Searching for fix"));
49  }
50  display.display();
51}
52
53void setup() {
54  Serial.begin(115200);
55  Serial2.begin(9600, SERIAL_8N1, GPS_RX, GPS_TX);    // donanım UART2 / hardware UART2
56  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
57    Serial.println(F("OLED bulunamadi / OLED not found"));
58    while (true) delay(10);
59  }
60  display.setTextColor(SSD1306_WHITE);
61}
62
63void loop() {
64  while (Serial2.available()) {
65    gps.encode(Serial2.read());              // NMEA baytlarını çöz / decode NMEA bytes
66  }
67  if (millis() - lastDraw >= 1000) {         // saniyede bir güncelle / refresh once per second
68    lastDraw = millis();
69    drawScreen();
70    if (gps.location.isValid()) {
71      Serial.println(mapsLink());            // Telegram ya da SMS ile gönderilebilir / can be sent via Telegram or SMS
72    }
73  }
74}

UTC_OFFSET değişkeni GPS saatini yerel saate çevirir; Türkiye için 3'tür. mapsLink() fonksiyonu konumu, query=enlem,boylam parametresi taşıyan bir Google Haritalar adresine dönüştürür. Bu bağlantıyı Seri Monitör'den kopyalayıp tarayıcıda açabilir, bir Telegram botu ile telefonuna gönderebilir ya da SIM800L GSM modülü ile SMS olarak yollayabilirsin. PSRAM'li ESP32-WROVER kartlarında GPIO 16 ve 17 bellek için kullanıldığından GPS'i örneğin GPIO 26 ve 27'ye bağla; yalnızca iki UART'ı olan ESP32-C3'te ise Serial2 yerine Serial1 kullan.

Raspberry Pi Pico ve MicroPython ile GPS okuma

Raspberry Pi Pico'da GPS'i UART0'a bağlarız: modülün TX'i GP1'e, RX'i GP0'a gider. MicroPython'da ek kütüphane kurmadan NMEA satırlarını kendimiz ayrıştırabiliriz; bu, cümlelerin yapısını öğrenmek için de harika bir alıştırmadır. Kod her satırın sağlama toplamını doğrular, GGA'dan uydu sayısını, RMC'den konumu, hızı ve saati alır ve derece-dakika biçimini ondalık dereceye çevirir. Koddaki timeout=200 ayarı, readline()'ın satır sonunu 200 ms'ye kadar beklemesini sağlar; açılışta yarım kalmış bir satır gelse bile sağlama toplamı denetimi onu eler. Cümle türü f[0][3:] ile alındığı için kod, birden çok uydu sistemi kullanan modüllerin $GNRMC ve $GNGGA satırlarını da tanır. Kodu Thonny ile çalıştırmayı bilmiyorsan önce MicroPython temelleri yazısına göz at.

1from machine import UART, Pin
2
3# GP0 (TX) → GPS RX, GP1 (RX) ← GPS TX
4gps = UART(0, baudrate=9600, tx=Pin(0), rx=Pin(1), timeout=200, rxbuf=1024)
5
6def checksum_ok(line):
7    # $ ile * arasındaki karakterlerin XOR'u / XOR of the characters between $ and *
8    try:
9        body, cs = line[1:].split('*')
10        x = 0
11        for ch in body:
12            x ^= ord(ch)
13        return x == int(cs[:2], 16)
14    except ValueError:
15        return False
16
17def to_deg(value, hemi):
18    # ddmm.mmmm → ondalık derece / decimal degrees
19    dot = value.index('.')
20    deg = int(value[:dot - 2]) + float(value[dot - 2:]) / 60
21    return -deg if hemi in ('S', 'W') else deg
22
23sats = '0'
24while True:
25    raw = gps.readline()                       # bir NMEA satırı / one NMEA line
26    if not raw:
27        continue
28    try:
29        line = raw.decode().strip()
30    except UnicodeError:
31        continue                               # bozuk bayt / corrupted byte
32    if not line.startswith('$') or not checksum_ok(line):
33        continue
34    f = line.split('*')[0].split(',')
35    kind = f[0][3:]                            # GPRMC ya da GNRMC → RMC / GPRMC or GNRMC → RMC
36    if kind == 'GGA':
37        sats = f[7]                            # kullanılan uydu sayısı / satellites in use
38    elif kind == 'RMC':
39        if f[2] != 'A':
40            print('Uydu araniyor / searching, uydu/sats:', sats)
41            continue
42        lat = to_deg(f[3], f[4])
43        lon = to_deg(f[5], f[6])
44        kmh = float(f[7] or 0) * 1.852        # knot → km/sa / knots → km/h
45        t = f[1]
46        print('UTC {}:{}:{}  uydu/sats: {}'.format(t[0:2], t[2:4], t[4:6], sats))
47        print('Konum / position: {:.6f}, {:.6f}  {:.1f} km/h'.format(lat, lon, kmh))
48        print('https://www.google.com/maps/search/?api=1&query={:.6f},{:.6f}'.format(lat, lon))

NEO-6M ile proje fikirleri

• SMS ile konum gönderen takip cihazı: NEO-6M ve SIM800L ile, "KONUM" yazan bir SMS'e Google Haritalar bağlantısıyla cevap veren bir araç ya da bisiklet takip cihazı.
• GPS veri kaydedici: Gittiğin rotayı her saniye bir SD kart modülüne CSV olarak kaydet, sonra bilgisayarda haritaya dök.
• Bisiklet hız göstergesi: Anlık ve en yüksek hızı, toplam mesafeyi OLED ekranda göster; mesafeyi ardışık noktalar arasında TinyGPSPlus::distanceBetween() ile topla.
• Uydu saatli dijital saat: Saati GPS'ten al ve bir RTC saat modülünü internet olmadan saniyesi saniyesine ayarla.
• Coğrafi çit (geofence) alarmı: Belirlediğin noktadan 100 metreden fazla uzaklaşıldığında buzzer çalan ya da bildirim gönderen bir sistem.
• Uzun menzilli takip: Konumu bir LoRa modülü ile kilometrelerce uzaktaki bir alıcıya gönder; pille çalışırken ESP32 deep sleep ile enerji tasarrufu yap.

Veri gelmiyor ya da konum bulmuyor: sık hatalar ve çözümleri

NEO-6M, projelerine "neredeyim, ne kadar hızlı gidiyorum, saat kaç" sorularının cevabını çok düşük bir maliyetle ekler; işin sırrı, anteni gökyüzüne göstermek ve ilk kilitlenmeye sabırla izin vermektir. Seri haberleşmeyi daha iyi kavramak için UART yazısına göz atabilirsin. BlueGrays uygulamasında iki Arduino arasında seri haberleşme, OLED ekran, microSD ile veri kaydı, ESP32 deep sleep ve Telegram bildirimli alarm gibi, GPS projelerinde de işine yarayacak projeleri devre şemaları ve adım adım kodlarıyla bulabilirsin.
