ESP32 DHT22 Sıcaklık ve Nem (LCD Ekranlı)

1// ─────────────────────────────────────────
2//   BlueGrays · bluegrays.com
3//   ESP32 DHT22 Sıcaklık ve Nem (LCD Ekranlı)
4// ─────────────────────────────────────────
5// DHT22 sensöründen 2 sn'de bir sıcaklık ve nem okunur, 16x2 I2C LCD'ye
6// yazılır. Okuma başarısız olursa ekranda kablo ve pull-up uyarısı
7// görünür.
8//

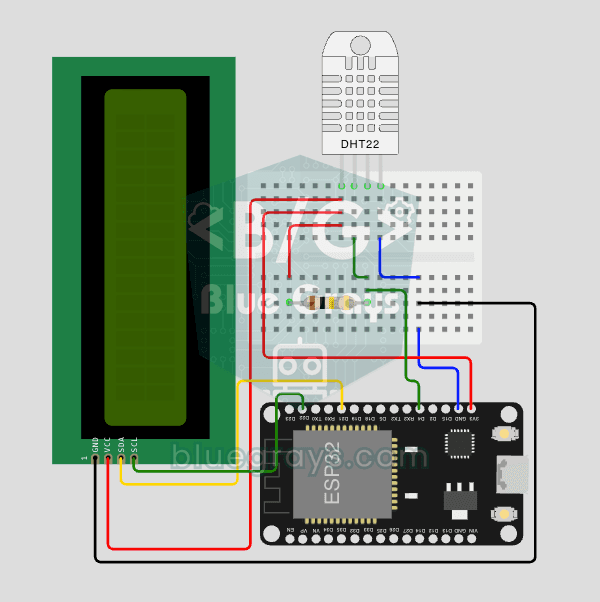

9// Pinler:
10//   GPIO 4  -> DHT22 DATA
11//   10k pull-up DATA ile VCC arasında
12//   GPIO 21 -> LCD SDA, GPIO 22 -> LCD SCL
13//   DHT22 VCC -> 3V3, LCD VCC -> 5V (VIN)
14//   Tüm GND'ler ortak
15
16#include <Wire.h>
17#include <LiquidCrystal_I2C.h>
18#include <DHT.h>
19
20// Pin tanımları
21const int DHT_PIN = 4;
22#define DHT_TYPE DHT22
23
24DHT dht(DHT_PIN, DHT_TYPE);
25
26// LCD adresi 0x27, bazen 0x3F
27LiquidCrystal_I2C lcd(0x27, 16, 2);
28
29// DHT22 en az 2 sn arayla okunur
30const unsigned long READ_INTERVAL = 2000;
31unsigned long lastRead = 0;
32
33void setup() {
34  // DevKit V1 varsayılan I2C pinleri: SDA=21, SCL=22
35  Wire.begin(21, 22);
36  lcd.init();
37  lcd.backlight();
38
39  // Açılış ekranı 3 sn
40  lcd.setCursor(3, 0);
41  lcd.print("BlueGrays");
42  lcd.setCursor(3, 1);
43  lcd.print("DHT22 v1.0");
44  delay(3000);
45  lcd.clear();
46
47  dht.begin();
48}
49
50void loop() {
51  // 2 sn'de bir oku, delay() kullanmadan
52  if (millis() - lastRead >= READ_INTERVAL) {
53    lastRead = millis();
54
55    float h = dht.readHumidity();
56    float t = dht.readTemperature();
57
58    lcd.clear();
59
60    // NaN = kablo/pullup sorunu
61    if (isnan(h) || isnan(t)) {
62      lcd.setCursor(0, 0);
63      lcd.print("Sensor okunamadi");
64      lcd.setCursor(0, 1);
65      lcd.print("Kablo+10k pullup");
66    } else {
67      // Sıcaklık
68      lcd.setCursor(0, 0);
69      lcd.print("Sicaklik:");
70      lcd.print(t, 1);
71      lcd.print("C");
72      // Nem, DHT22 ondalıklı verir
73      lcd.setCursor(0, 1);
74      lcd.print("Nem     :");
75      lcd.print(h, 1);
76      lcd.print("%");
77    }
78  }
79}
