Multimetre Nasıl Kullanılır? Gerilim, Akım, Direnç ve Bip Testi

Multimetre nasıl kullanılır sorusunun kısa cevabı şudur: siyah probu her zaman COM soketine takarsın, kırmızı probu ölçeceğin büyüklüğe göre doğru sokete yerleştirirsin, döner anahtarı doğru kademeye getirirsin ve probları gerilim ölçerken elemana paralel, akım ölçerken devreye seri bağlarsın. Multimetre; gerilimi (volt), akımı (amper) ve direnci (ohm) tek cihazda ölçen, elektronikle uğraşan herkesin ilk alması gereken araçtır. Arduino, ESP32 ya da Raspberry Pi Pico ile kurduğun bir devre beklediğin gibi çalışmadığında sorunun kodda mı yoksa kabloda mı olduğunu ancak ölçerek anlarsın.

Bu rehberde multimetrenin kademelerini ve soketlerini tanıyacak, DC ve AC gerilim ölçmeyi, akım ölçerken devreye seri bağlanmayı ve 10A jakını, direnç ve süreklilik (bip) testini, diyot ve transistör testini adım adım öğreneceksin. Ardından kopuk jumper kablo, gevşek breadboard teması ve zayıf pil gibi Arduino projelerinde en sık görülen arızaları multimetreyle nasıl bulacağını, pinleri test eden kısa kodları ve hem seni hem de cihazını koruyan güvenlik kurallarını göreceksin.

Multimetre nedir, hangi ölçümleri yapar?

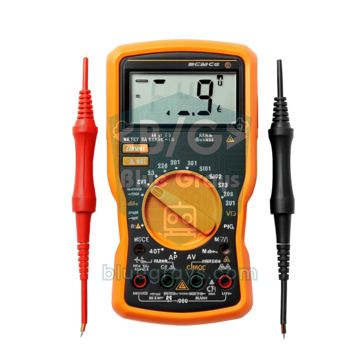

Multimetre, adından da anlaşılacağı gibi birden fazla ölçü aletini bir araya getirir: voltmetre, ampermetre ve ohmmetre. Bugün kullanılanların neredeyse tamamı dijitaldir; ibreli analog modeller yavaş değişen değerleri izlemek için hâlâ sevilse de yeni başlayan biri için dijital multimetre daha kolay okunur. Dijital cihazların çözünürlüğü sayım (count) ile anlatılır: 2000 sayımlı (3½ haneli) bir multimetre en fazla 1999 gösterir, 6000 sayımlı bir model ise 5999'a kadar çıkar. Pratikteki farkı şudur: 2000 sayımlı cihaz 5 V'u 20 V kademesinde 5,00 V olarak, 6000 sayımlı cihaz ise 6 V kademesinde 5,000 V olarak gösterir. Ölçebildiğin büyüklükler ön yüzdeki sembollerle işaretlenir:

Soketler, düğmeler ve kademe seçimi

Manuel kademeli multimetrelerde döner anahtarın etrafında 200m, 2, 20, 200, 600 gibi değerler görürsün; her biri o kademede ölçülebilecek en büyük değerdir. Kural basit: ölçeceğin değerden büyük olan en küçük kademeyi seç. Arduino'nun 5 V hattı için 20 V, bir AA pil için 2 V (2000m), 10 mA'lik bir LED akımı için 20 mA, 10 kΩ'luk bir direnç için 20k doğru seçimdir. Değeri hiç tahmin edemiyorsan en büyük kademeden başla ve adım adım küçült. Ekranın solunda tek başına 1 görüyorsan (otomatik modellerde OL) değer kademeyi aşmıştır; bir üst kademeye geç. Otomatik kademeli (auto-range) multimetreler doğru aralığı kendileri bulur, sen yalnızca V, A ya da Ω'yu seçersin; bedeli, değer değiştikçe ekranın yarım saniye kadar geç oturmasıdır.

Multimetre ile DC gerilim ölçme

1. Siyah probu COM, kırmızı probu VΩ soketine tak.
2. Döner anahtarı V⎓ (DC volt) bölümüne al; manuel modelde beklediğin değerden büyük ilk kademeyi seç.
3. Devreye enerji ver: gerilim yalnızca çalışan bir devrede ölçülür.
4. Siyah probu devrenin GND noktasına değdir ya da timsah ağızlı bir kabloyla sabitle.
5. Kırmızı probu ölçmek istediğin noktaya değdir. Prob ölçtüğün elemana paralel durur, devreyi açman gerekmez.
6. Değeri oku. Başında eksi işareti varsa probları ters tutmuşsundur; DC gerilimde bu zararsızdır, yalnızca kutupları gösterir.

Bu tabloyu okurken birkaç inceliği bil. Pico'da VSYS'in 5 V değil 4,7 V civarında çıkması normaldir, çünkü USB'den gelen VBUS bir Schottky diyottan geçer. Uno'da da VIN, adaptör geriliminden yaklaşık 0,7–1 V düşüktür; aradaki koruma diyotu bu kadar gerilim yer. PWM sinyalini ölçtüğünde multimetre ortalamayı gösterir: analogWrite(127) ile sürülen bir Uno pininde yaklaşık 2,5 V görürsün, çünkü pin zamanın yarısında 5 V, yarısında 0 V'tadır. Son olarak multimetrenin iç direnci sonsuz değildir: çoğu dijital model 10 MΩ, en ucuz DT830 türü modeller ise yaklaşık 1 MΩ'dur. 5 V'u iki adet 1 MΩ'luk dirençle bölen devrenin orta noktasında 2,5 V beklerken 10 MΩ'luk cihaz yaklaşık 2,38 V, 1 MΩ'luk cihaz ise 1,67 V gösterir. Yüksek değerli gerilim bölücülerde ölçüm, ölçtüğün devreyi değiştirir.

AC gerilim ölçme ve şebeke uyarısı

AC (alternatif) gerilim, yönü saniyede onlarca kez değişen gerilimdir; Türkiye ve Avrupa'daki prizlerde 50 Hz frekansta 230 V bulunur. Multimetreyi V~ kademesine aldığında ekranda dalganın RMS (etkin) değerini görürsün; 230 V'luk şebekenin tepe değeri aslında yaklaşık 325 V'tur. Arduino projelerinde AC ölçümüne en çok bir trafonun çıkışını kontrol ederken ihtiyaç duyarsın: 12 V'luk bir trafo yüksüzken genellikle 13–14 V gösterir, yük bağlandığında etiket değerine yaklaşır. Ucuz multimetreler yalnızca düzgün sinüs dalgasını doğru ölçer; adında True RMS geçmeyen bir cihazla dimmer ya da motor sürücü çıkışını ölçersen yanıltıcı sonuçlar alırsın. PWM gibi DC darbeleri ölçmek için AC değil DC kademesini kullan.

Multimetre ile akım ölçme: seri bağlama ve 10A jakı

Akım ölçümü multimetrede en çok hata yapılan işlemdir, çünkü mantığı gerilim ölçümünün tam tersidir. Ampermetre, akımın içinden geçmesi gereken bir alettir: devreyi bir noktadan açar ve multimetreyi bu boşluğa seri yerleştirirsin. Akım kademesinde multimetrenin içi neredeyse kısa devredir; akımı ölçmek için içeride çok küçük bir direnç (şönt) bulunur. Bu direnç de devreye küçük bir gerilim düşümü ekler: 2000 sayımlı tipik bir cihazda tam kademede yaklaşık 200 mV. Örneğin 5 V, 220 Ω ve kırmızı LED'den oluşan devrede hesaplanan akım (5 − 2) / 220 ≈ 13,6 mA'dir; 20 mA kademesindeki yaklaşık 10 Ω'luk şönt eklenince ekranda 13 mA civarı görürsün. Bu küçük farkı bilirsen ölçümünü Ohm kanunu hesabıyla karşılaştırırken kafan karışmaz.

1. Devrenin enerjisini kes.
2. Kırmızı probu mA soketine taşı (akım 200 mA'i geçebilecekse 10A soketine); siyah prob COM'da kalır.
3. Döner anahtarı A⎓ bölümündeki uygun kademeye al; emin değilsen 10A ile başla.
4. Devreyi bir noktadan aç: örneğin Arduino pini ile LED'in direnci arasındaki jumper'ı çıkar.
5. Kırmızı probu akımın geldiği tarafa (pine), siyah probu akımın gittiği tarafa (dirence) değdir; artık akım multimetrenin içinden geçer.
6. Enerjiyi ver ve değeri oku. Ölçüm bitince kırmızı probu hemen VΩ soketine geri tak.

Ölçtüğün değerleri yorumlamak için birkaç referans: USB ile beslenen bir Arduino Uno tek başına yaklaşık 40–50 mA, Raspberry Pi Pico 20–25 mA çeker. ESP32 ise Wi-Fi açıkken ortalama 80–150 mA çekerken veri gönderdiği anlarda 200 mA'i aşan kısa tepeler yapar; multimetre bu milisaniyelik tepeleri yakalayamaz, yalnızca ortalamayı gösterir. Uyku modundaki akımı ölçmek için µA kademesine geçtiğinde şöntün direnci yüzlerce ohm'a çıkar; kart uyandığı an bu direnç üzerinde gerilim düşer ve kart yeniden başlayabilir. Bunu önlemek için kart açılırken multimetrenin iki ucunu bir jumper ile köprüle, kart uykuya geçince köprüyü kaldır. Akım kademesi çalışan bir devrede bile hep 0 gösteriyorsa sigorta atmış olabilir: sigortayı çıkarıp süreklilik kademesinde ölç, bip yoksa değiştir.

Multimetre ile direnç ölçme

Direnç ölçerken multimetre problardan küçük bir akım gönderir ve oluşan gerilimden direnci hesaplar. Bu yüzden ilk kural şudur: devrenin enerjisi kesik olmalıdır. Enerjili devrede ölçülen direnç hem yanlıştır hem de cihazın ohm devresine zarar verebilir. İkinci kural, elemanı mümkünse devreden çıkarmaktır; devreye bağlı bir direnci ölçtüğünde ona paralel duran diğer yollar da ölçüme katılır ve daha küçük bir değer görürsün. Probların metal uçlarını iki elinle tutma: vücudunun yüzlerce kΩ ile birkaç MΩ arasındaki direnci, özellikle 100 kΩ üzerindeki değerleri olduğundan düşük gösterir. Çok küçük dirençlerden önce probları birbirine değdir; ekrandaki 0,2–0,5 Ω prob kablolarının direncidir, sonuçtan çıkar ya da REL ile sıfırla. Okuduğun değeri gövdedeki renklerle karşılaştırmak için direnç renk kodu aracını kullanabilirsin.

Süreklilik (bip) testi

Süreklilik testi, iki nokta arasında elektriksel bir yol olup olmadığını sesle söyler: direnç belli bir eşiğin altındaysa multimetre öter. Eşik modele göre değişir, çoğu el tipi multimetrede birkaç on ohm civarındadır. Böylece ekrana bakmadan, gözün devrede kalarak onlarca bağlantıyı hızla kontrol edersin. Kademe ses dalgası sembolüyle gösterilir; birçok cihazda diyot kademesiyle aynı konumdadır ve SELECT düğmesiyle geçilir. Arduino projelerinde en sık kullanımları: içten kopmuş jumper kabloyu bulmak, breadboard'un güç rayının ortadan kesik olup olmadığını anlamak, lehim bağlantısını doğrulamak, 4 bacaklı bir butonun hangi bacaklarının içeriden bağlı olduğunu bulmak ve 5V ile GND arasında kısa devre olmadığını kontrol etmek. Süreklilik testi de direnç ölçümü gibi yalnızca enerjisiz devrede yapılır.

Diyot ve transistör testi

Diyot kademesinde multimetre problardan yaklaşık 1 mA'lik küçük bir akım gönderir ve ekranda ohm yerine elemanın üzerinde düşen ileri gerilimi gösterir (modele göre 0,580 V ya da 580 mV gibi). Kırmızı prob anoda, siyah prob katoda (gövdedeki çizgili uca) değdiğinde sağlam bir silisyum diyot 0,5–0,7 V, Schottky diyot 0,15–0,35 V gösterir; ters yönde ekran OL ya da 1 olmalıdır. İki yönde de sıfıra yakın değer diyotun kısa devre, iki yönde de OL ise içinin kopuk olduğunu gösterir. Bu kademe LED için de idealdir: kırmızı LED 1,6–1,9 V civarı bir değer verir ve çoğu zaman hafifçe yanar, böylece hem sağlamlığını hem de bacaklarını aynı anda bulursun. Mavi ve beyaz LED'lerin ileri gerilimi daha yüksek olduğundan bazı multimetreler onları yakamaz ve OL gösterir; bu, LED'in bozuk olduğu anlamına gelmez. Ayrıntılar için Diyot Nedir? yazısına bakabilirsin.

Transistör, ölçüm açısından sırt sırta bağlı iki diyot gibi davranır. NPN bir transistörde kırmızı probu beyze koyup siyah probla diğer iki bacağa dokunduğunda iki eklemde de 0,5–0,8 V görürsün; PNP'de aynı sonucu siyah prob beyzdeyken alırsın. Beyz–emiter değeri beyz–kollektörden genellikle birkaç milivolt yüksektir, bu da emiteri ayırt etmeni sağlar. Multimetrende hFE soketi varsa transistörü doğru tipteki (NPN ya da PNP) deliklere takarak kazancını da okuyabilirsin; BC547 için gruba göre 110–800 arası değerler normaldir. Bacak sırasını Transistör Bacak Bağlantıları aracından kontrol edebilir, adım adım bacak bulma yöntemi için Transistör Nedir? yazısına göz atabilirsin.

Arduino devresinde multimetreyle arıza arama

Çalışmayan bir devrede rastgele kablo değiştirmek yerine sistemli ilerle: siyah probu kartın GND'sine sabitle ve gerilimi kaynaktan yüke doğru adım adım takip et. Önce güç kaynağının çıkışını, sonra kartın 5V ya da 3,3V pinini, ardından breadboard'un güç rayını, en son da sensörün ya da modülün VCC bacağını ölç. Gerilimin kaybolduğu ya da belirgin şekilde düştüğü ilk nokta, arızanın hemen önündeki bağlantıdır. İkinci güçlü yöntem gerilim düşümü ölçümüdür: devre çalışırken probları aynı kablonun iki ucuna değdir. Sağlam bir kablo ya da temas üzerinde neredeyse 0 V görmelisin; 0,1 V'un üstündeki bir değer o bağlantıda direnç, yani kötü temas olduğunu gösterir. Arduino projelerinde en sık karşılaşılan üç arıza şunlardır:

• Kopuk jumper kablo: Sensör bazen çalışıyor, kabloya dokununca kesiliyorsa ilk şüpheli jumper'dır. Ucuz kabloların ince telleri plastik kılıfın içinde ya da uçtaki metal pimin kıvrıldığı yerde kopar ve dışarıdan hiçbir iz görünmez. Kabloyu devreden çıkar, multimetreyi süreklilik kademesine al ve iki ucuna değdir; probları tutarken kabloyu bük ve salla. Bip sesi kesilip geliyorsa ya da direnç kademesinde değer 1 Ω'un üstüne zıplıyorsa o kabloyu at. Yeni bir kablo destesini kullanmadan önce birkaç dakikada bu şekilde taramak, saatlerce kodda hata aramanı önler.
• Breadboard teması ve kesik güç rayı: LED ya da modül hiç tepki vermiyorsa devre çalışırken gerilimi breadboard üzerinde takip et. Arduino'nun 5V pininde 5 V varken breadboard rayında 0 V görüyorsan aradaki kablo ya da delik temas etmiyordur. Uzun 830 delikli breadboard'ların bazılarında güç rayları ortadan ikiye bölünmüştür; kırmızı ve mavi çizgideki boşluk bunun işaretidir. Rayın iki yarısı arasında süreklilik testi yaparak emin olabilir, gerekirse kısa bir jumper ile birleştirebilirsin. Gevşemiş yaylar da sık görülür: bacak deliğe girmiş gibi görünse de yaya oturmamış olabilir, bu yüzden probu deliğe değil bacağın kendisine değdir. Ayrıntılar için Breadboard Nedir? yazısına bakabilirsin.

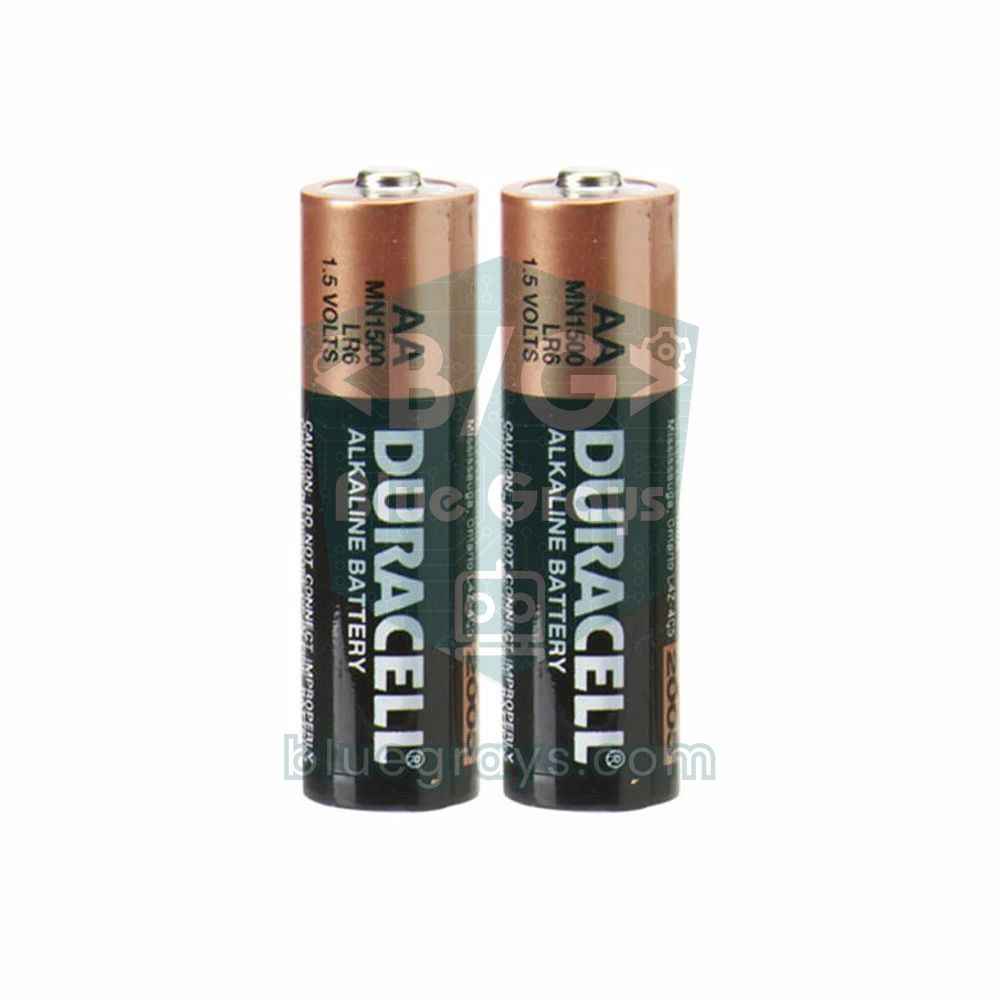

• Zayıf pil: Pille çalışan proje bir süre sonra kendiliğinden resetleniyor, motor çalışınca ekran sönüyor ya da servo titriyorsa pil zayıflamıştır. Buradaki tuzak pili boştayken ölçmektir: zayıf bir 9 V pil boşta 8,5 V gösterip yük altında 6 V'a çökebilir. Gerilimi devre çalışırken, tercihen motor ya da servo hareket ettiği anda ölç. Uno'yu VIN ya da DC jakından besliyorsan bu gerilim 7 V'un altına indiğinde kart üzerindeki regülatör 5 V'u koruyamaz. Ayrıca 9 V'luk pil Arduino için kötü bir seçimdir: yaklaşık 500 mAh kapasitesiyle 50 mA çeken bir Uno'yu ancak 8–10 saat çalıştırır. Doğru pil seçimi için Arduino'yu pille çalıştırma yazısına göz at.

Pinleri multimetreyle test eden Arduino kodu

Bir pinin bozulup bozulmadığından emin olmanın en kesin yolu onu bilinen bir duruma getirip ölçmektir. Aşağıdaki kod Arduino Uno'nun 2–19 numaralı pinlerini (A0–A5 dijital olarak 14–19 numarasını alır) sırayla dörder saniye HIGH yapar ve hangi pinin aktif olduğunu Seri Monitör'e yazar. 0 ve 1 numaralı pinler seri haberleşme için kullanıldığından listede yok. Siyah probu GND'ye sabitle, Seri Monitör'ü 9600 baud ile aç ve kırmızı probu yazan pine değdir.

1// Pin testi: pinleri sırayla HIGH yapar / Pin test: sets the pins HIGH one by one
2// Siyah prob GND'de, kırmızı prob yazan pinde / Black probe on GND, red probe on the printed pin
3const int FIRST_PIN = 2;               // 0 ve 1 seri port için boş / 0 and 1 stay free for Serial
4const int LAST_PIN = 19;               // A0-A5 dijitalde 14-19 / A0-A5 are 14-19 as digital pins
5const unsigned long STEP_MS = 4000;    // her pinde bekleme / time on each pin
6
7void setup() {
8  Serial.begin(9600);
9  for (int pin = FIRST_PIN; pin <= LAST_PIN; pin++) {
10    pinMode(pin, OUTPUT);
11    digitalWrite(pin, LOW);            // hepsi 0 V başlar / all start at 0 V
12  }
13  Serial.println(F("Pin testi / Pin test"));
14}
15
16void loop() {
17  for (int pin = FIRST_PIN; pin <= LAST_PIN; pin++) {
18    digitalWrite(pin, HIGH);           // yalnız bu pin 5 V / only this pin at 5 V
19    Serial.print(F("Pin "));
20    Serial.print(pin);
21    Serial.println(F(": HIGH -> ~5 V"));
22    delay(STEP_MS);
23    digitalWrite(pin, LOW);            // tekrar 0 V / back to 0 V
24  }
25}

Yüksüz ve sağlam bir pinde 5V pinindeki değere çok yakın bir gerilim (4,8–5,0 V), sıra bir sonraki pine geçince de 0 V görmelisin. Pin HIGH olduğu hâlde 0 V ya da 1–3 V arası kararsız bir değer okuyorsan o pin büyük ihtimalle aşırı akımla zarar görmüştür; projeyi başka bir pine taşı. 13 numaralı pinde kart üzerindeki L LED'inin de yandığını görürsün. Aynı yöntemi ESP32 ve Pico'da da kullanabilirsin; bu kartlarda HIGH değeri 3,3 V'tur.

Multimetre, Arduino ile yaptığın ölçümleri kalibre etmek için de kullanılır. Uno'nun analog okuması 5V hattını referans aldığından USB gerilimi 4,8 V'a düştüğünde bütün sonuçlar yaklaşık %4 kayar. Aşağıdaki kod, yongadaki 1,1 V'luk dahili referansla besleme gerilimini ölçer ve A0'a bağlı pilin gerilimini bu gerçek değere göre hesaplar. Dahili referans yongadan yongaya 1,0–1,2 V arasında değişebilir; multimetreyle 5V pinini ölçüp kodun gösterdiği değerle karşılaştır ve INTERNAL_REF'i düzelt (multimetre 4,95 V, kod 5,05 V gösteriyorsa 1,1 × 4,95 / 5,05 ≈ 1,078 yaz). A0'a en fazla 5 V uygulanabilir; 9 V'luk pil ölçeceksen önce gerilim bölücü ile indir.

1// Pil ölçer: 5V hattını dahili 1,1 V referansla ölçer / Battery meter: measures the 5V rail with the internal 1.1 V reference
2// Pil (+) -> A0, pil (-) -> GND, en fazla 5 V / Battery (+) -> A0, (-) -> GND, 5 V max
3const float INTERNAL_REF = 1.1;        // multimetreyle düzelt / correct it with your multimeter
4
5float readVcc() {
6  // Giriş: 1,1 V bandgap, referans: AVcc / Input: 1.1 V bandgap, reference: AVcc
7  ADMUX = _BV(REFS0) | _BV(MUX3) | _BV(MUX2) | _BV(MUX1);
8  delay(2);                            // referans otursun / let the reference settle
9  ADCSRA |= _BV(ADSC);                 // dönüşümü başlat / start the conversion
10  while (bit_is_set(ADCSRA, ADSC));    // bitmesini bekle / wait until it finishes
11  return INTERNAL_REF * 1023.0 / ADC;  // gerçek 5V hattı / real 5V rail
12}
13
14void setup() {
15  Serial.begin(9600);
16}
17
18void loop() {
19  float vcc = readVcc();
20  analogRead(A0);                      // kanal değişti, ilk okumayı at / channel changed, discard first reading
21  float vbat = analogRead(A0) * vcc / 1023.0;
22  Serial.print(F("5V: "));
23  Serial.print(vcc, 2);
24  Serial.print(F(" V   Pil / Battery: "));
25  Serial.print(vbat, 2);
26  Serial.println(F(" V"));
27  delay(1000);
28}

ESP32 ve Raspberry Pi Pico ile ölçüm

3,3 V'luk kartlarda ölçüm aynı mantıkla yapılır, yalnızca beklenen değerler değişir: HIGH pin 3,3 V, LOW pin 0 V'tur ve GPIO'lar 5 V'a dayanıklı değildir. Bu yüzden prob ucunun yanlışlıkla 5V pinine ve komşu GPIO'ya aynı anda değmemesine dikkat et; iki bacağı köprüleyen bir prob ucu pini bir anda yakabilir. ESP32'nin ADC'si doğrusal değildir ve yaklaşık 3,1 V'un üstünü doğru okuyamaz; ham değeri çevirmek yerine analogReadMilliVolts() fonksiyonunu kullanıp sonucu multimetreyle karşılaştırırsan sapmayı kolayca görürsün. Raspberry Pi Pico'nun ise kendi besleme gerilimini ölçen bir özelliği vardır: GP29 pini VSYS geriliminin üçte birini ADC'ye verir. Aşağıdaki MicroPython kodu GP15'i iki saniyede bir açıp kapatır, GP26'daki gerilimi ve VSYS'i ölçer. Pico W'da GP29 Wi-Fi yongasıyla ortak kullanıldığı için VSYS okuması bu şekilde güvenilir çalışmaz.

1from machine import Pin, ADC
2import time
3
4test_pin = Pin(15, Pin.OUT)              # multimetreyle ölçülecek pin / pin to check with the multimeter
5adc0 = ADC(26)                           # GP26 = ADC0, ölçülen gerilim / voltage being measured
6vsys = ADC(29)                           # GP29 = VSYS / 3 (Pico W'da değil) / VSYS / 3 (not on Pico W)
7CONV = 3.3 / 65535                       # ham değerden volta / raw value to volts
8
9while True:
10    test_pin.value(not test_pin.value()) # GP15: 0 V <-> 3,3 V / 0 V <-> 3.3 V
11    v_in = adc0.read_u16() * CONV
12    v_sys = vsys.read_u16() * CONV * 3   # bölücüyü geri çarp / undo the divider
13    print("GP15:", test_pin.value(), " ADC0: %.2f V  VSYS: %.2f V" % (v_in, v_sys))
14    time.sleep(2)

Sonucu doğrulamak için siyah probu Pico'nun 38. bacağına (GND), kırmızı probu 39. bacağa (VSYS) değdir. Kodla multimetre arasında %2–3'lük fark normaldir, çünkü Pico'nun ADC referansı da kusursuz olmayan 3,3 V hattıdır. GP26'yı test etmek için bir potansiyometrenin orta bacağını bağlayabilir, mili çevirdikçe kodun ve multimetrenin aynı değeri izlediğini görebilirsin.

Multimetre güvenlik kuralları

• Kademeyi ölçümden önce seç: Problar devredeyken döner anahtarı çevirme; gerilim ölçerken akım ya da direnç kademesinden geçmek cihazı zorlar.
• Kırmızı probun yerini her ölçümde kontrol et: Akım ölçümünden sonra probu hemen VΩ soketine geri tak. Bazı modeller prob A soketindeyken başka bir kademe seçilirse uyarı sesi verir.
• Direnç, süreklilik ve diyot testini yalnızca enerjisiz devrede yap: Büyük kondansatörleri ölçümden önce bir dirençle boşalt.
• Bilinmeyen değerde en büyük kademeden başla: Manuel kademeli cihazlarda adım adım aşağı in.
• Probları kontrol et: Yalıtımı çatlamış ya da teli açıkta kalmış prob kullanma; parmaklarını probların el koruma çıkıntısının arkasında tut.
• Kategori ve gerilim sınırına uy: Ön yüzdeki CAT değerini ve en yüksek gerilimi aşma; prizde en az CAT II, sigorta kutusunda CAT III gerekir.
• Sigortayı aynısıyla değiştir: Atan sigortanın yerine tel, folyo ya da daha yüksek akımlı sigorta koyma; o sigorta seni korumak için orada.
• Pil uyarısını önemse: Ekranda pil simgesi çıkınca multimetrenin pilini değiştir; zayıf pille cihaz yanlış değer gösterebilir.

Sık yapılan hatalar ve çözümleri

Multimetreyle pekiştirebileceğin proje fikirleri

• LED akımını ölç: 220 Ω ve 1 kΩ dirençle akımın nasıl değiştiğini gör, sonucu Ohm kanunu hesaplayıcısıyla karşılaştır.
• Gerilim bölücü: İki dirençle 5 V'u 3,3 V'a indir ve orta noktayı ölçerek formülü doğrula; ayrıntılar Gerilim Bölücü yazısında.
• Işıkla değişen direnç: LDR'nin direncini aydınlıkta ve karanlıkta ölç, sonra aynı değişimi analogRead ile oku.
• Arduino voltmetre: Kendi voltmetreni yap ve multimetreyle kalibre et: Arduino ile voltmetre yapımı.
• Akım sensörü: Bir motorun çektiği akımı hem multimetreyle hem de ACS712 akım sensörüyle ölçüp karşılaştır.
• PWM ortalaması: analogWrite değerini 0'dan 255'e artırırken pindeki ortalama gerilimin 0'dan 5 V'a doğrusal yükseldiğini izle.

Multimetre, elektronikte gözün ve kulağın gibidir: tahmin yerine ölçmeye alıştığında arızaların çoğunu dakikalar içinde bulursun. Ölçtüğün değerlerin arkasındaki hesabı oturtmak için Ohm Kanunu, devre elemanlarını tanımak için Direnç Nedir? yazılarına göz atabilirsin. BlueGrays uygulamasında LED yakma, buton, LDR ile ışık ölçümü, NTC ile sıcaklık ölçümü ve LCD ekranlı dijital voltmetre gibi projeleri adım adım devre şeması ve kodlarıyla bulabilir, her adımı multimetrenle ölçerek pekiştirebilirsin.
