Che cos'è un buzzer? Buzzer attivo e passivo, melodie con Arduino

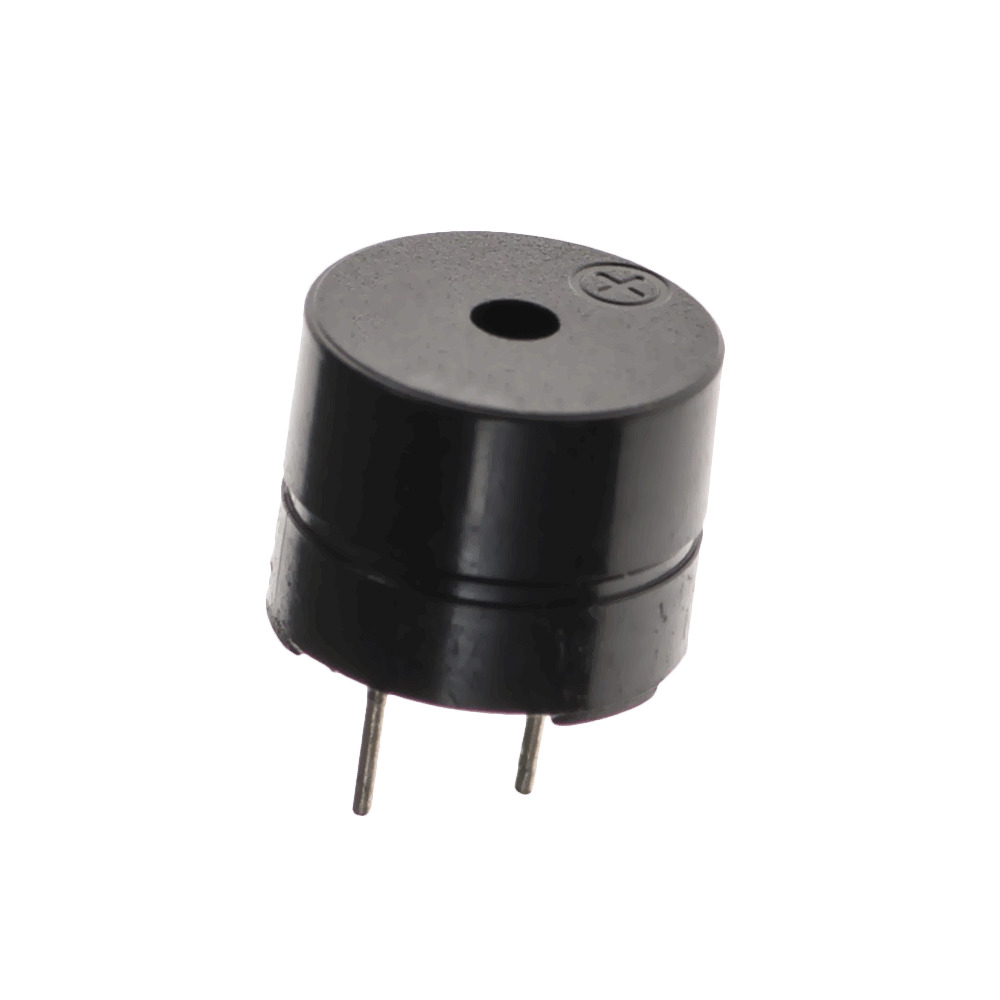

Un buzzer è un piccolissimo altoparlante che trasforma un segnale elettrico in suono. Il bip di un allarme, l'avviso del microonde e le melodie dei giocattoli escono di solito da un buzzer. Nei progetti Arduino è il modo più economico per dare un riscontro sonoro, ma per ottenere il suono giusto devi sapere che tipo di buzzer hai.

Differenza tra buzzer attivo e passivo

Come capire se un buzzer è attivo o passivo?

• Guarda sotto: il buzzer passivo di solito lascia vedere una scheda verde; quello attivo ha il fondo sigillato con resina nera.
• Dagli 5 V: il buzzer attivo suona continuamente, quello passivo fa solo un leggero clic al collegamento.
• Misuralo con il multimetro: la bobina di un buzzer passivo mostra una resistenza bassa e stabile, circa 16 Ω; sull'attivo il valore è incerto o molto alto.
• Controlla l'etichetta: i buzzer attivi hanno spesso sopra un adesivo protettivo con scritto "remove".

Collegare un buzzer ad Arduino

I buzzer piccoli assorbono circa 20–30 mA, quindi possono essere collegati direttamente a un pin di Arduino. Collega il piedino lungo (+) a un pin digitale, per esempio il pin 8, e quello corto a GND. Se il suono è troppo forte puoi aggiungere una resistenza da circa 100 Ω. I buzzer più grandi e potenti vanno pilotati con un transistor.

Suonare note e melodie con tone()

Con un buzzer passivo, tone(pin, frequenza, durata) genera un'onda quadra alla frequenza richiesta. Ogni nota ha la sua frequenza; per esempio il La (A4) è a 440 Hz:

const int BUZZER_PIN = 8;   // pasif buzzer / passive buzzer

// Do Re Mi Fa Sol La Si Do
int notes[] = {262, 294, 330, 349, 392, 440, 494, 523};

void setup() {
  for (int i = 0; i < 8; i++) {
    tone(BUZZER_PIN, notes[i], 300); // 300 ms çal / play for 300 ms
    delay(350);                      // notalar arası boşluk / gap between notes
  }
  noTone(BUZZER_PIN);                // sesi kapat / stop the sound
}

void loop() {
}

Errori comuni

• Aspettarsi una melodia da un buzzer attivo: il suo oscillatore produce un tono fisso; tone() non cambia la nota.
• Usare il PWM sui pin 3 e 11 insieme a tone(): sull'Uno tone() usa il Timer2, quindi analogWrite su quei pin non funziona bene mentre suona.
• Suonare due buzzer insieme: tone() funziona su un solo pin alla volta.
• Invertire la polarità: il piedino lungo è il positivo; al contrario un buzzer attivo resta muto.

Per costruire un pianoforte a pulsanti inizia da Come collegare un pulsante ad Arduino; per regolare nota o volume con una manopola guarda Che cos'è un potenziometro?.
