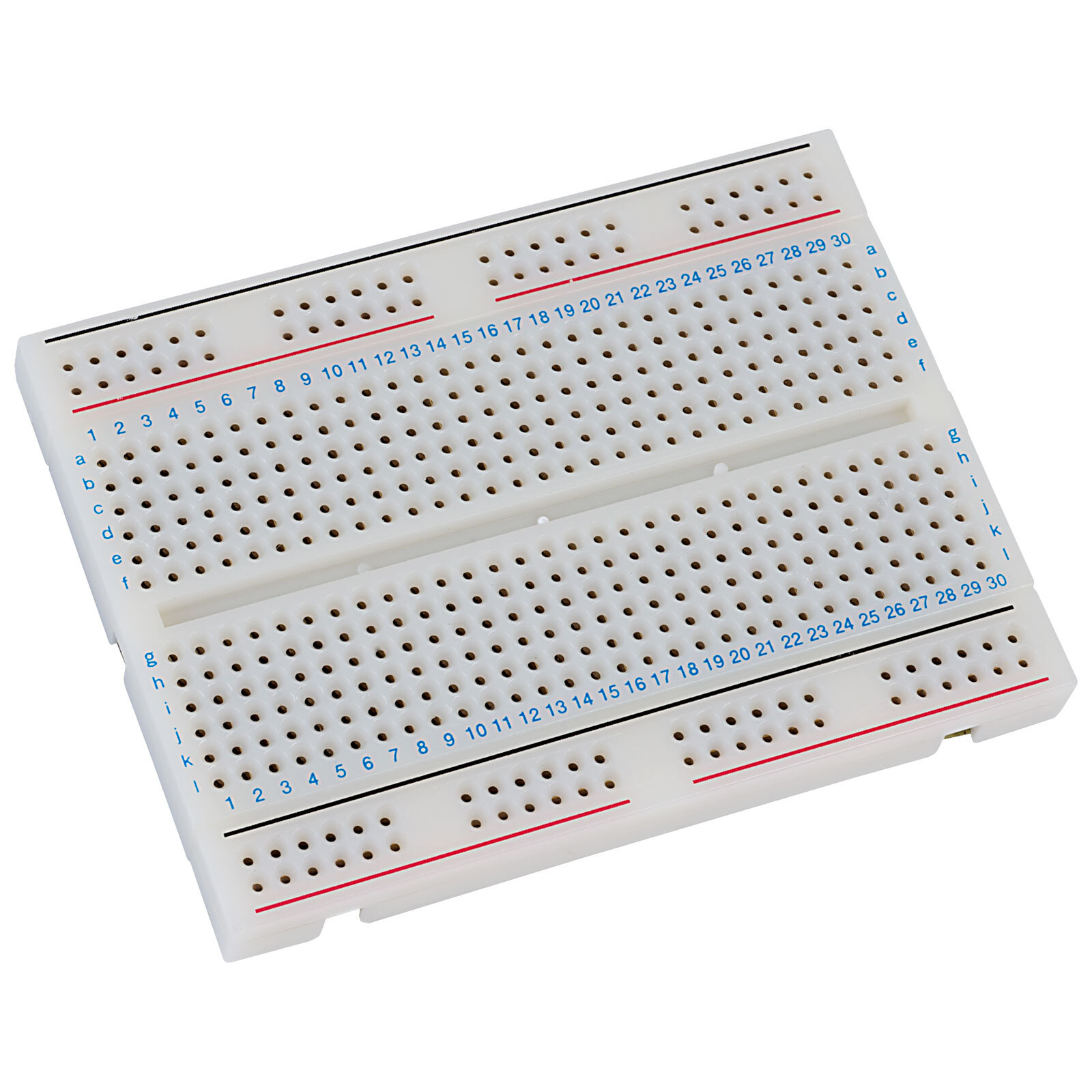

Che cos'è una breadboard? Collegamenti interni e uso corretto

Una breadboard (detta anche basetta sperimentale o basetta per prototipi) è una piastra di plastica piena di fori che ti permette di collegare componenti e montare circuiti senza saldare. Sotto i fori ci sono mollette metalliche: quando inserisci un piedino in un foro, la molletta lo stringe e lo collega elettricamente agli altri fori della stessa striscia. Per questo puoi montare, modificare e smontare un circuito in pochi minuti.

Quasi tutti i progetti per principianti con Arduino, ESP32 o Raspberry Pi Pico si montano su breadboard. Una volta capito come è collegata all'interno, trasferire gli schemi sulla basetta diventa molto più semplice.

Come è collegata una breadboard all'interno?

Una breadboard ha due zone: le file di collegamento al centro e le linee di alimentazione sui bordi. La distanza tra i fori è di 2,54 mm (0,1 pollici); i pin di Arduino, i moduli dei sensori e i circuiti integrati usano lo stesso passo.

• File di collegamento: i 5 fori di ogni fila numerata (a–e e f–j) sono collegati tra loro. Due piedini inseriti nella stessa fila risultano collegati.
• Canale centrale: la scanalatura al centro separa i gruppi a–e e f–j. I circuiti integrati (DIP) si montano a cavallo del canale, così ogni piedino finisce in una fila diversa.
• Linee di alimentazione: le strisce lunghe con linea rossa (+) e blu o nera (−) sui bordi sono collegate da un capo all'altro. Qui colleghi i pin 5V e GND di Arduino per distribuirli a tutto il circuito.
• Linee interrotte: su alcune breadboard grandi le linee di alimentazione sono divise a metà. Se vedi un'interruzione nella linea rossa, unisci le due metà con un cavetto corto.

Dimensioni delle breadboard

Le breadboard si possono agganciare una all'altra, quindi puoi aggiungerne una seconda quando il progetto cresce. Per iniziare la scelta più comoda è una breadboard intera da 830 punti con una confezione di cavetti jumper maschio-maschio.

Il primo circuito con Arduino: accendere un LED sulla breadboard

1. Collega il pin 5V di Arduino alla linea rossa (+) e il pin GND alla linea blu (−).
2. Inserisci il LED in due file diverse: il piedino lungo (anodo, +) nella fila 10 e quello corto (catodo, −) nella fila 11.
3. Inserisci un piedino di una resistenza da 220 Ω nella stessa fila del piedino corto del LED (11) e l'altro nella linea blu (−).
4. Collega il pin digitale 8 di Arduino con un cavetto jumper alla fila del piedino lungo del LED (10).
5. Carica il codice qui sotto; il LED dovrebbe lampeggiare una volta al secondo.

const int LED_PIN = 8;          // LED'in bağlı olduğu pin / pin the LED is wired to

void setup() {
  pinMode(LED_PIN, OUTPUT);       // pini çıkış yap / set the pin as output
}

void loop() {
  digitalWrite(LED_PIN, HIGH);    // LED'i yak / LED on
  delay(1000);                    // 1 sn bekle / wait 1 s
  digitalWrite(LED_PIN, LOW);     // LED'i söndür / LED off
  delay(1000);                    // 1 sn bekle / wait 1 s
}

Per scegliere la resistenza in base al colore del LED e alla tensione di alimentazione usa il calcolatore di resistenza per LED, e per leggere il valore di una resistenza che hai, lo strumento del codice colori. Spieghiamo perché un LED non si collega mai senza resistenza in Che cos'è un LED?.

Gli errori più comuni con la breadboard

• Inserire entrambi i piedini di un componente nella stessa fila: se i due capi di un LED o di una resistenza sono nella stessa fila, vanno in cortocircuito e il componente è come se non ci fosse. Ogni piedino deve stare in una fila diversa.
• Dimenticare la linea di alimentazione interrotta: se metà della basetta funziona e l'altra no, probabilmente la linea è divisa a metà.
• Non collegare le masse: con un alimentatore esterno o una seconda scheda, tutti i GND devono essere collegati; altrimenti i segnali vengono letti senza senso.
• Montare il pulsante al contrario: i microswitch a 4 piedini si montano a cavallo del canale centrale. Se sono girati male, il pulsante risulta sempre premuto.
• Dare 5 V a un modulo a 3,3 V: l'ESP-01 e alcuni sensori funzionano a 3,3 V. Controlla sempre quale tensione metti sulla linea di alimentazione.
• Lasciare cavi troppo lunghi: cavi lunghi e disordinati rendono difficile trovare gli errori. Usa cavi il più corti possibile e uno schema di colori: rosso per 5V, nero per GND, altri colori per i segnali.

Cosa viene dopo la breadboard?

Quando il circuito funziona e vuoi renderlo definitivo, puoi saldarlo su una millefori o progettare il tuo circuito stampato (PCB). Ma mentre impari e sperimenti, la breadboard è il metodo più veloce: cambiare un componente richiede pochi secondi.

In tutti i progetti per principianti di BlueGrays i collegamenti sulla breadboard sono mostrati passo passo insieme allo schema. Per vedere dove sono i pin della tua scheda usa lo strumento di piedinatura, e se sei agli inizi con Arduino leggi Che cos'è Arduino?.
