Was ist ein Widerstand? Farbcode, ohmsches Gesetz und Einsatz mit Arduino
Was ist ein Widerstand, wofür braucht man ihn und wie liest man den Farbcode? Ein Leitfaden mit ohmschem Gesetz, Reihen- und Parallelschaltung, Pull-up/Pull-down und Spannungsteiler.

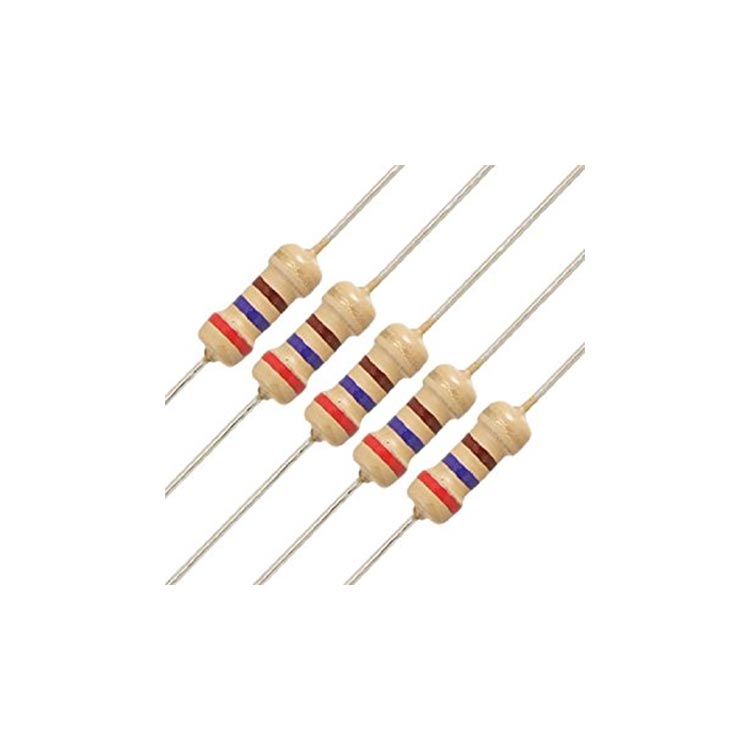

Ein Widerstand ist das grundlegendste Bauteil der Elektronik: Er stellt sich dem Stromfluss entgegen und begrenzt den Strom in einer Schaltung. Seine Einheit ist das Ohm, geschrieben mit dem Symbol Ω. Er steckt in fast jeder Schaltung: Er schützt LEDs, sorgt für sauber gelesene Taster und bringt Sensorsignale auf den passenden Pegel.
Wofür braucht man einen Widerstand?
- Strombegrenzung: verhindert, dass LED und Arduino-Pin durch zu viel Strom kaputtgehen.
- Spannungsteilung: zwei Widerstände setzen eine hohe Spannung auf einen messbaren Wert herab.
- Pull-up / Pull-down: verhindert, dass ein Eingang bei nicht gedrücktem Taster zufällige Werte liest.
- Sensorschaltungen: bildet mit veränderlichen Widerständen wie LDR und Thermistor einen Spannungsteiler.
Ohmsches Gesetz: Spannung, Strom und Widerstand
Grundlage aller Widerstandsberechnungen ist das ohmsche Gesetz: V = I × R. Die Spannung (Volt) ist also das Produkt aus Strom (Ampere) und Widerstand (Ohm). Daraus folgen der Strom I = V / R und der Widerstand R = V / I. Die im Widerstand umgesetzte Leistung ist P = V × I.
Beispiel: Durch einen 1-kΩ-Widerstand an 5 V fließen 5 / 1000 = 5 mA, und er setzt 25 mW um. Statt von Hand zu rechnen, kannst du den Rechner für das ohmsche Gesetz verwenden.
Wie liest man den Widerstands-Farbcode?
Bei bedrahteten Widerständen (THT) steht der Wert als Farbringe auf dem Gehäuse. Bei 4 Ringen geben die ersten beiden die Ziffern an, der dritte den Multiplikator (Anzahl der Nullen) und der vierte die Toleranz. Halte den Widerstand so, dass der goldene oder silberne Ring rechts ist, und lies von links.
| Farbe | Ziffer | Multiplikator | Toleranz |
|---|---|---|---|
| Schwarz | 0 | ×1 | — |
| Braun | 1 | ×10 | ±1 % |
| Rot | 2 | ×100 | ±2 % |
| Orange | 3 | ×1 k | — |
| Gelb | 4 | ×10 k | — |
| Grün | 5 | ×100 k | ±0,5 % |
| Blau | 6 | ×1 M | ±0,25 % |
| Violett | 7 | ×10 M | ±0,1 % |
| Grau | 8 | — | ±0,05 % |
| Weiß | 9 | — | — |
| Gold | — | ×0,1 | ±5 % |
| Silber | — | ×0,01 | ±10 % |
Beispiel: Rot – Rot – Braun – Gold = 2, 2, ×10 → 220 Ω ±5 %. Braun – Schwarz – Orange – Gold = 1, 0, ×1000 → 10 kΩ ±5 %. Um das Ergebnis sofort zu sehen, indem du Farben wählst oder einen Wert eingibst, probiere den Widerstands-Farbcode-Rechner.
Normwerte für Widerstände (E12, E24)
Widerstände gibt es nicht in jedem Wert: Die E12-Reihe hat 12 Werte pro Dekade (10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82), die E24-Reihe 24. Gibt es deinen berechneten Wert nicht, nimmst du den nächsthöheren Normwert. Um durch Kombination zweier Widerstände näher ans Ziel zu kommen, nutze den Normwert-Finder.
Widerstände in Reihe und parallel schalten
- Reihenschaltung: Die Widerstände addieren sich. 220 Ω + 330 Ω = 550 Ω.
- Parallelschaltung: Der Gesamtwiderstand ist kleiner als der kleinste Einzelwiderstand: 1/R = 1/R1 + 1/R2. Zwei gleiche Widerstände parallel ergeben die Hälfte (1 kΩ ∥ 1 kΩ = 500 Ω).
- Für gemischte Schaltungen zeigt der Reihen-/Parallel-Rechner Schritt für Schritt auch Spannung und Leistung jedes Widerstands.
Die häufigsten Widerstände in Arduino-Projekten
| Wert | Wofür? |
|---|---|
| 220 Ω – 330 Ω | Strom von LEDs begrenzen |
| 1 kΩ | Transistorbasis, Schutz serieller Leitungen |
| 10 kΩ | Taster-Pull-up/-Pull-down, Spannungsteiler für LDR und NTC |
| 1 kΩ + 2 kΩ | 5-V-Signal auf 3,3 V absenken (ESP32, Pico) |
| 100 kΩ + 10 kΩ | Spannungsteiler zum Messen hoher Spannungen |
Pull-up- und Pull-down-Widerstände
Ein Taster öffnet und schließt nur den Stromkreis; ist er nicht gedrückt, hängt der Eingang in der Luft und liest zufällig HIGH/LOW. Ein Pull-down-Widerstand (meist 10 kΩ) zieht den Pin auf GND, ein Pull-up-Widerstand auf 5 V – so entsteht ein stabiler Wert. Aktivierst du beim Arduino mit pinMode(pin, INPUT_PULLUP) den internen Pull-up, brauchst du keinen externen Widerstand.
Spannungsteiler
Schaltet man zwei Widerstände in Reihe und greift die Spannung in der Mitte ab, wird die Eingangsspannung im Verhältnis geteilt: Vaus = Vein × R2 / (R1 + R2). So bringt man eine hohe Spannung wie 12 V auf einen Wert, den der Arduino lesen kann, oder passt ein 5-V-Sensorsignal an den 3,3-V-Eingang des ESP32 an. Der Spannungsteiler-Rechner berechnet die Werte und schlägt auch fertige Widerstandspaare vor.
Warum ist die Belastbarkeit (Watt) eines Widerstands wichtig?
Strom durch einen Widerstand wird zu Wärme. In Projekten sind 1/4-W-Widerstände (0,25 W) am verbreitetsten. Nähert sich die umgesetzte Leistung diesem Wert, wird der Widerstand heiß; überschreitet sie ihn, brennt er durch. Für ein sicheres Design wählst du einen Widerstand mit mindestens der doppelten Belastbarkeit der umgesetzten Leistung.
Häufige Fragen
Hat ein Widerstand eine Richtung?
Nein, normale Widerstände haben keine Polung und können in beide Richtungen eingesetzt werden. Beim Ablesen legst du nur den Toleranzring nach rechts.
Was bedeutet ein 10k-Widerstand?
10 kΩ, also 10.000 Ohm. Der Farbcode ist Braun, Schwarz, Orange plus Toleranzring. Beim Arduino wird er am häufigsten für Pull-up/Pull-down und Sensorschaltungen genutzt.
Wie messe ich einen Widerstand mit dem Multimeter?
Stell das Multimeter auf den Ohm-Bereich (Ω), nimm den Widerstand aus der Schaltung und halte die Messspitzen an beide Enden. In der Schaltung kann das Ergebnis wegen anderer Bauteile falsch sein.
Mein Widerstand wird heiß – ist das normal?
Leichte Erwärmung ist normal; ist er aber zu heiß zum Anfassen, ist seine Belastbarkeit zu gering oder in der Schaltung stimmt etwas nicht. Berechne die Leistung mit P = I² × R und nimm einen Widerstand mit höherer Wattzahl.
Was ist ein Potentiometer?
Ein Potentiometer ist ein einstellbarer Widerstand, dessen Wert sich mit dem Drehknopf ändert. Am Arduino kommt sein mittlerer Anschluss an einen Analogeingang, etwa zur Einstellung von Lautstärke, Geschwindigkeit oder Helligkeit.
