Step Motor Nedir? 28BYJ-48 ve ULN2003 ile Arduino'da Hassas Dönüş

Step motor (adım motoru), dönüşünü küçük ve eşit adımlara bölen bir motordur. Her komutla belirli bir açı kadar döner; bu yüzden ek bir sensör kullanmadan motorun tam olarak nerede durduğunu bilirsin. 3D yazıcılar, CNC makineleri, kamera kaydırıcıları ve otomatik perdeler bu hassasiyet sayesinde step motor kullanır. Arduino'yla öğrenmeye başlamanın en ucuz yolu ise 28BYJ-48 motoru ve onunla birlikte satılan ULN2003 sürücü kartıdır.

Step motor nasıl çalışır?

Step motorun içinde, dişli bir mıknatıs rotorun etrafına dizilmiş birkaç bobin vardır. Bobinlere belirli bir sırayla akım verildiğinde rotor her seferinde en yakın bobine çekilir ve bir adım ilerler. Sırayı hızlı uygularsan motor hızlı, yavaş uygularsan yavaş döner; sırayı tersine çevirirsen ters yöne döner. Motor her adımı saydığı için konumu bilinir, ama aşırı yüklenirse adım kaçırabilir ve bunu kendisi fark edemez.

Step motor mu, servo mu, DC motor mu?

Belirli bir açıya gidip orada durmak yeterliyse servo daha basittir; ayrıntılar Servo Motor Nedir? yazısında. Hızlı ve sürekli dönüş gerekiyorsa DC motor ve L298N motor sürücü daha uygundur. Hem birden fazla tur dönmesi hem de konumunu bilmesi gereken işlerde ise step motor rakipsizdir.

28BYJ-48 teknik özellikleri

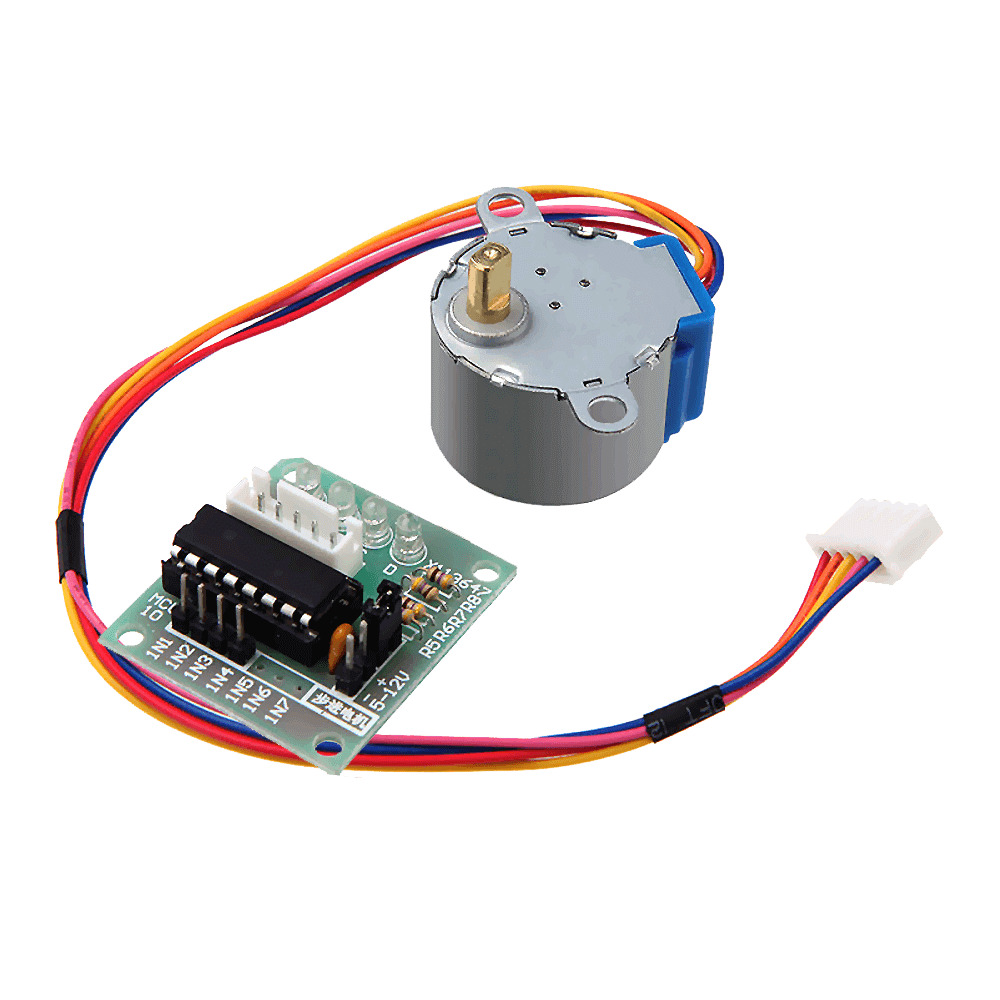

ULN2003 sürücü bağlantısı

Motorun 5 kablolu soketi ULN2003 kartındaki yuvaya yalnızca tek yönde girer, yanlış takamazsın. Kartın IN1–IN4 pinlerini Arduino'nun 8–11. pinlerine, + ve – uçlarını ise 5 V beslemeye bağla. ULN2003, Arduino pininden gelen küçük sinyali bobinin ihtiyaç duyduğu akıma yükselten bir Darlington transistör dizisidir; kartın üzerindeki dört LED de bobinlerin sırayla çalıştığını gösterir.

Stepper kütüphanesiyle ilk dönüş

Arduino IDE ile birlikte gelen Stepper kütüphanesi ek kurulum gerektirmez. Dikkat etmen gereken tek nokta pin sırasıdır: 28BYJ-48 için nesne 8, 10, 9, 11 sırasıyla (IN1, IN3, IN2, IN4) tanımlanmalıdır. Sırayı 8, 9, 10, 11 yazarsan motor dönmek yerine yerinde titrer; bu, en sık yapılan hatadır.

1#include <Stepper.h>
2
3const int STEPS_PER_REV = 2048;                  // 28BYJ-48 tam tur / full revolution
4Stepper motor(STEPS_PER_REV, 8, 10, 9, 11);      // sıra: IN1, IN3, IN2, IN4 / order: IN1, IN3, IN2, IN4
5
6void setup() {
7  motor.setSpeed(10);                            // devir/dakika, en fazla ~15 / RPM, max ~15
8}
9
10void loop() {
11  motor.step(STEPS_PER_REV);        // bir yönde tam tur / one full turn
12  delay(1000);
13  motor.step(-STEPS_PER_REV / 2);   // ters yönde yarım tur / half a turn back
14  delay(1000);
15}

Potansiyometreyle konum kontrolü

Motorun şu anki konumunu bir değişkende tutarsan onu istediğin noktaya götürebilirsin. Aşağıdaki kod potansiyometrenin konumunu 0–2048 adıma çevirir ve motor, düğmeyi takip eder gibi aynı noktaya döner. Küçük titreşimleri yok saymak için 10 adımlık bir tolerans kullanılır. Potansiyometrenin bağlantısı Potansiyometre Nedir? yazısında.

1#include <Stepper.h>
2
3Stepper motor(2048, 8, 10, 9, 11);
4int position = 0;                                    // şu anki adım / current step
5
6void setup() {
7  motor.setSpeed(12);
8}
9
10void loop() {
11  int target = map(analogRead(A0), 0, 1023, 0, 2048);  // potansiyometre → hedef / pot → target
12  if (abs(target - position) > 10) {                 // küçük titreşimleri yok say / ignore jitter
13    motor.step(target - position);
14    position = target;
15  }
16}

AccelStepper: yumuşak hızlanma ve bekletmeden çalışma

Stepper kütüphanesindeki step() komutu dönüş bitene kadar programı bekletir; bu sırada buton okuyamaz, ekran güncelleyemezsin. Kütüphane Yöneticisi'nden kurabileceğin AccelStepper ise motoru arka planda adım adım ilerletir ve hızlanma-yavaşlama ekleyerek ani kalkışları önler. 28BYJ-48 için yarım adım modu (HALF4WIRE) kullanılır, bu modda bir tur 4096 adımdır:

1#include <AccelStepper.h>
2
3// 28BYJ-48 + ULN2003, yarım adım: tur başına 4096 / half-step: 4096 per turn
4AccelStepper motor(AccelStepper::HALF4WIRE, 8, 10, 9, 11);
5
6void setup() {
7  motor.setMaxSpeed(1000);      // adım/saniye / steps per second
8  motor.setAcceleration(400);   // adım/saniye² / steps per second²
9  motor.moveTo(4096);           // bir tur ileri / one turn forward
10}
11
12void loop() {
13  if (motor.distanceToGo() == 0) {
14    motor.moveTo(-motor.currentPosition());   // geri dön / go back
15  }
16  motor.run();                  // her döngüde çağır, bekletmez / call every loop, non-blocking
17}

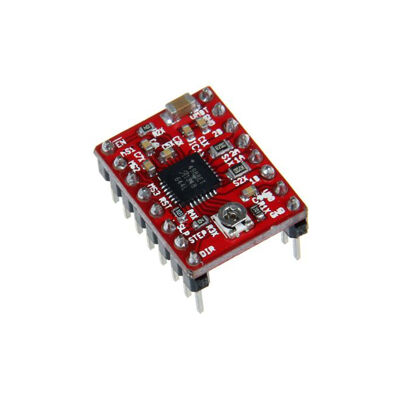

Daha güçlü motorlar: NEMA 17 ve A4988

3D yazıcı ve CNC gibi güç gerektiren işlerde NEMA 17 gibi bipolar step motorlar kullanılır. Bu motorlar turda 200 adım (1,8°) atar ve 28BYJ-48'den çok daha güçlüdür. Onları A4988 ya da DRV8825 gibi sürücülerle sürersin: her STEP darbesinde motor bir adım atar, DIR pini yönü belirler. Sürücü 8–35 V ile beslenir ve mikro adım ayarıyla adımları 16'ya kadar bölerek daha yumuşak dönüş sağlar.

1const int STEP_PIN = 3;
2const int DIR_PIN = 4;
3
4void setup() {
5  pinMode(STEP_PIN, OUTPUT);
6  pinMode(DIR_PIN, OUTPUT);
7}
8
9void loop() {
10  digitalWrite(DIR_PIN, HIGH);          // yön / direction
11  for (int i = 0; i < 200; i++) {       // NEMA 17'de 200 adım = 1 tur / 200 steps = 1 turn
12    digitalWrite(STEP_PIN, HIGH);
13    delayMicroseconds(800);             // küçüldükçe hız artar / smaller = faster
14    digitalWrite(STEP_PIN, LOW);
15    delayMicroseconds(800);
16  }
17  delay(1000);
18}

ESP32 ve Raspberry Pi Pico ile step motor

ULN2003'ün girişleri 3,3 V sinyalle sorunsuz çalışır; motor beslemesini yine 5 V'tan ayrı olarak ver. ESP32'de AccelStepper kütüphanesi aynen çalışır; 6–11 ve 34–39 dışındaki pinleri, örneğin GPIO 19, 18, 5 ve 17'yi kullanabilirsin. Pico'da MicroPython ile dört pine yarım adım dizisini sırayla yazarak motoru döndürürsün:

1from machine import Pin
2import time
3
4pins = [Pin(n, Pin.OUT) for n in (2, 3, 4, 5)]      # IN1–IN4 → GP2–GP5
5SEQ = [[1,0,0,0],[1,1,0,0],[0,1,0,0],[0,1,1,0],
6       [0,0,1,0],[0,0,1,1],[0,0,0,1],[1,0,0,1]]    # yarım adım dizisi / half-step sequence
7
8def rotate(steps, delay_ms=2):
9    direction = 1 if steps > 0 else -1
10    for i in range(abs(steps)):
11        for pin, value in zip(pins, SEQ[(i * direction) % 8]):
12            pin.value(value)
13        time.sleep_ms(delay_ms)
14    for pin in pins:
15        pin.value(0)                                   # bobinleri bırak / release coils
16
17rotate(4096)        # bir tur / one turn (half-step)
18rotate(-1024)       # çeyrek tur geri / quarter turn back

Step motor ile proje fikirleri

• Analog saat: Akrep ve yelkovanı step motorlarla döndüren bir masa saati.
• Kamera kaydırıcı: Zaman atlamalı (timelapse) çekimler için kamerayı çok yavaş kaydıran bir ray.
• Otomatik balık yemleyici: Günde iki kez döner haznesini çevirip yem bırakan bir düzenek.
• Güneş takip paneli: İki ışık sensörüyle paneli en parlak yöne çevir; ışık tarafı için LDR Işık Sensörü.
• Döner tabla: Ürün fotoğrafı ya da 3D tarama için nesneyi eşit açılarla döndüren tabla.
• Otomatik perde: Perde ipini sararak açıp kapatan, konumunu hatırlayan bir motor.

Sık yapılan hatalar ve çözümleri

• Motor titreşiyor ama dönmüyor: Stepper kütüphanesinde pin sırası yanlış; 8, 9, 10, 11 yerine 8, 10, 9, 11 yaz.
• Motor adım kaçırıyor: Hız çok yüksek ya da yük çok ağır; 28BYJ-48'i 15 devir/dakikanın altında tut ve AccelStepper ile hızlanma ekle.
• Arduino yeniden başlıyor: Besleme yetersiz; motoru harici bir 5 V kaynaktan besle ve GND'leri birleştir.
• Motor dururken ısınıyor: Bobinler enerjili kalıyor; hareket bitince dört pini LOW yap.
• Tur sayısı tutmuyor: Tam adımda 2048, yarım adımda 4096 adım vardır; NEMA 17'de ise 200 adım. Kullandığın modu ve motoru karıştırma.
• A4988 ile motor dönmüyor: Akım sınırı çok düşük ayarlanmış, motor beslemesi yok ya da RESET ile SLEEP pinleri birbirine bağlanmamış.

Step motor, "tam olarak şu kadar dön" demenin en kolay yoludur ve CNC, 3D yazıcı gibi makinelerin temelini oluşturur. BlueGrays uygulamasında 28BYJ-48 ile step motor kullanımı ve step motordan 360 derece dönen servo yapımı projelerini devre şemaları ve kodlarıyla adım adım bulabilirsin.
